汉萨医用隔离变压器及IT系统

汉萨医用隔离变压器及IT系统

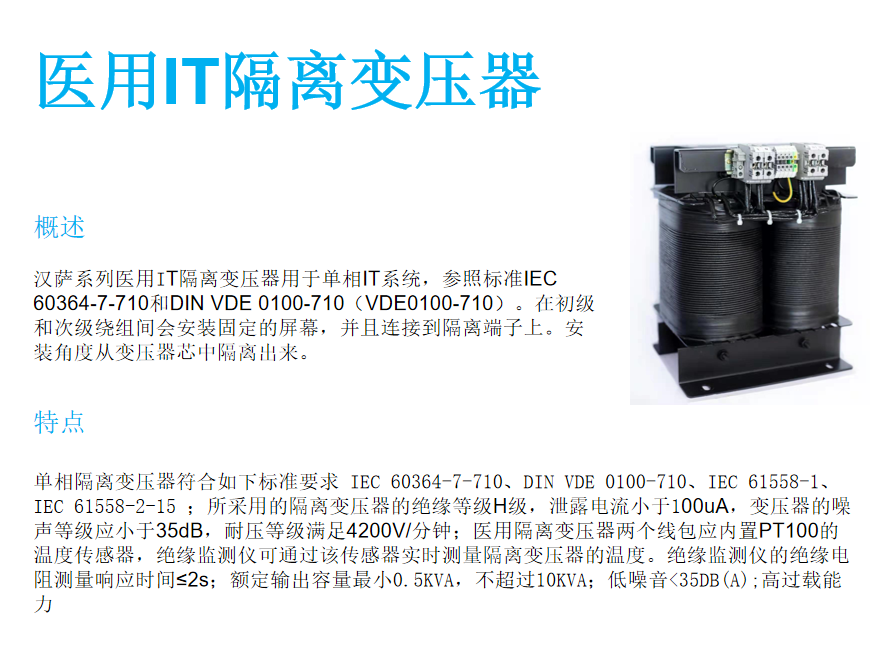

汉萨医用隔离变压器

     汉萨医用隔离变压器用于单相IT系统,参照标准IEC 60364-7-710:2002-11和DIN VDE 0100- 710(VDE0100-710):2002-11。在初级和次级绕组间会安装固定的屏幕,并且连接到隔离端子上。安装角度从变压器芯中隔离出来。汉萨医用IT隔离变压器在额定功率下应符合长时间稳定工作的要求,为适应医疗场所的特殊要求,对运行安全及生产工艺提出很高的要求,变压器自身应无噪声产生,使用取向形硅钢片及耐高温材料绕制,在长时间超负荷工作时不会损坏,铁损极低,为防止静电及电磁及谐波干扰医疗设备,必须严格进行匝间全铜 屏蔽处理,变压器自身与所有固定装置及附件进行物理隔离





汉萨医用IT隔离电源

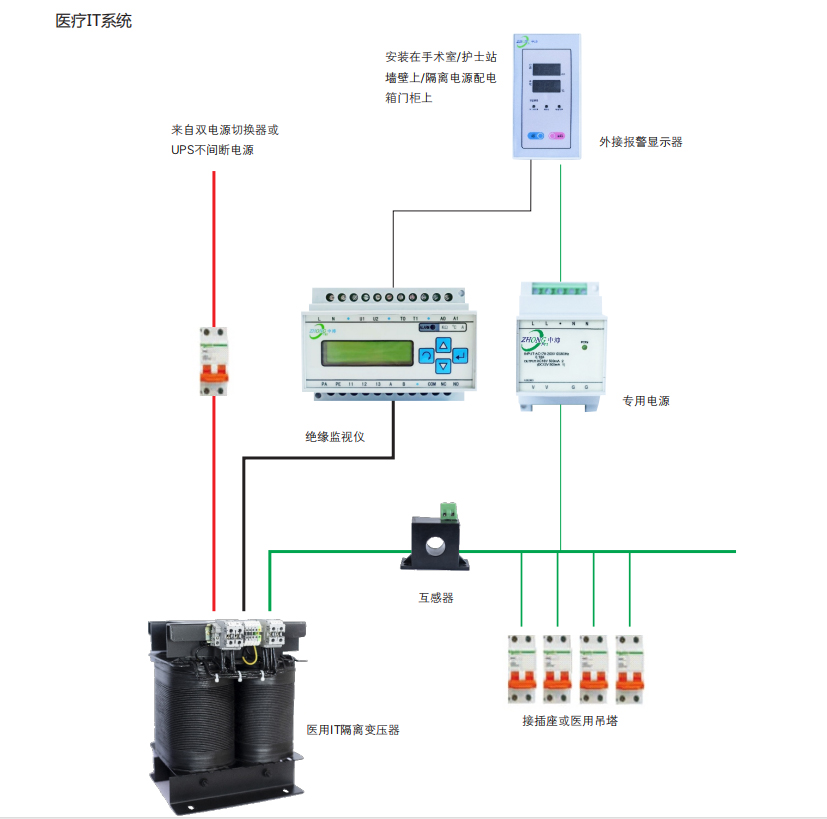

在医院的特殊环境里,漏电电流对病人构成了潜在的危险,因此对电气安全设计也提出了特殊的要求。尤其是那些生命攸关的场所,如外科手术室、重症监护室、心脏手术室等地均需安装医用IT系统(亦称医用隔离电源),其目的就是为了保证对该场所内的医疗电器提供一个安全可靠的电源,以确保病人的安全。 IT隔离电源系统保护区域内所有带电导体是与地隔离,防止线路绝缘层上危险电流造成微电击。绝缘监视仪必须与隔离变压器配合使用,用来连续监视隔离变压器二次测的带电导体与地之间的电阻及电流。
